[125회 2교시 6번]비상전원을 공급해야 할 부하설비 5가지 및 비상발전기 용량 산출시 적용하는 PG법 설명

현재 화공안전기술사 서브교재 작성중입니다. 기출문제를 풀이하다가 해당문제의 경우 제가 익숙하지 않았던 부분이여서 여러가지로 검색을 해보았고, 관련사항 및 제가 참조했던 문서들 공유드립니다. (포스팅 뒷부분 원본 첨부함)

6. 정전등 비정상적으로 전원이 차단될 경우 화재폭발을 방지하기 위하여 비상전원을 공급해야 할 부하설비 5가지 이상 나열하고 비상발전기 용량산출시 적용하는 PG(power generator)법에 대하여 설명하시오

125회 2교시 6번으로 나왔던 문제입니다.

사실 코샤코드 (E-84-2016 비상전원의 선정 및 설치에 관한 기술지침)를 알고 있으면 답을 손쉽게 작성했을수 있을것같긴한데, 저는 처음보는 코드여서 아래와 같이 공유드립니다.

나름대로 보기 좋게 정리 해보았습니다.

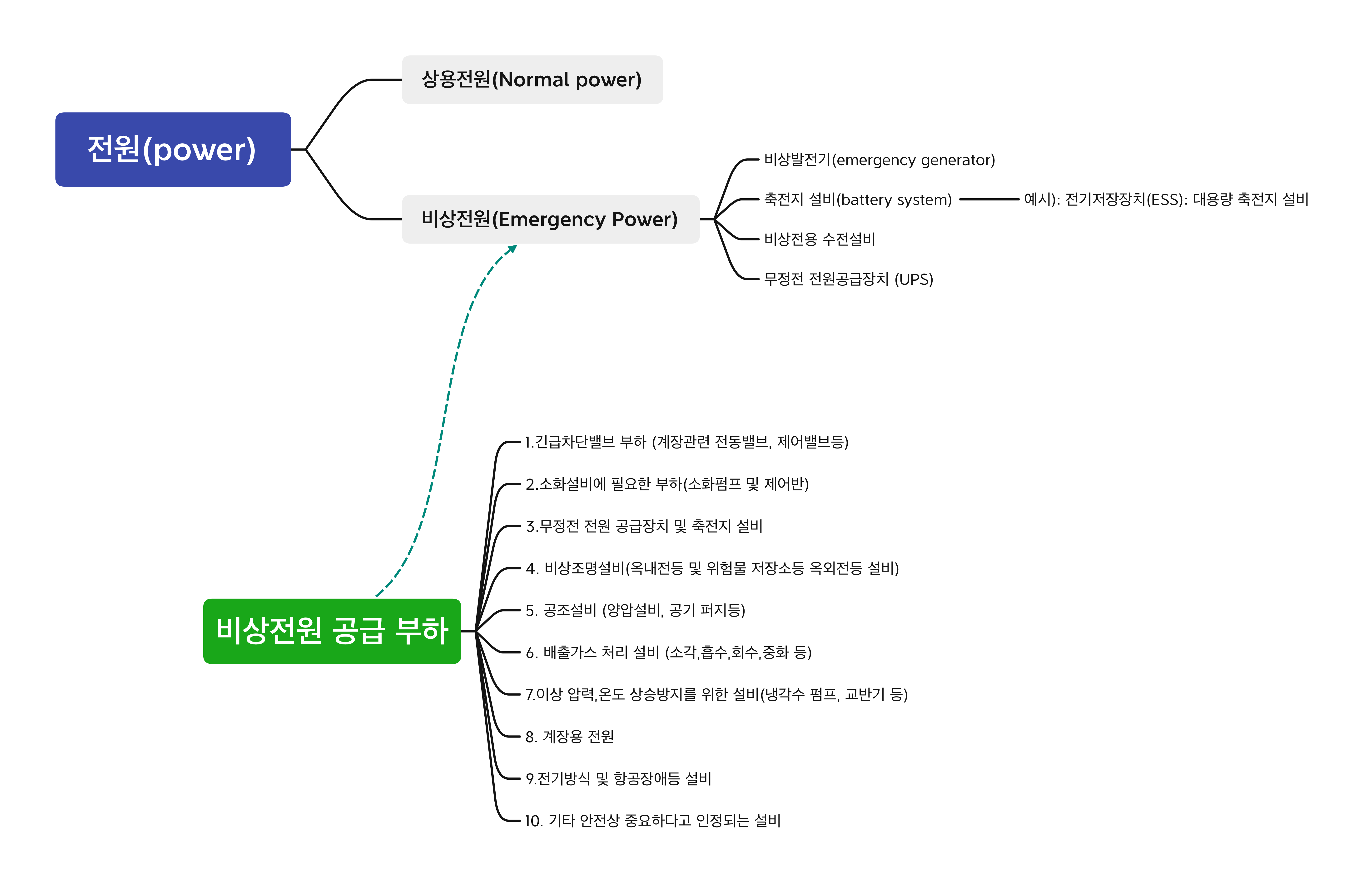

0. 관련정의

“상용전원(Normal power)”는?

• 정상적인 상태에서 외부로부터 전력을 공급받아 사용하고 있는 전력공급원을 말한다.

“비상전원(Emergency power)”는?

• 상용전원이 사고나 고장에 의해 공급되지 못할 경우에 사용하기 위한 전력공급원으로, 비상발전기,축전지 설비, 무정전전원공급장치(UPS : Uninterruptible power supply) 등을 말한다

비상발전기(Emergency generator)”는?

• 상용전원의 공급이 정지되었을 경우 비상전원을 필요로 하는 중요 기계·설비에 대하여 전원을 공급하기 위한 발전장치를 말하며, 디젤 엔진형, 가솔린 엔진형, 가스터빈 엔진형, 스팀터빈 엔진형이 있다.

1. 비상전원을 공급해야 할 부하 설비

• 긴급차단밸브 부하(계장관련 전동밸브, 제어밸브 등)
• 소화설비에 필요한 부하(소화펌프 및 제어반 등)
• 무정전전원 공급장치 및 축전지설비
• 비상조명설비(옥내전등 및 위험물저장소 등 옥외전등 설비)
• 공조설비(양압설비, 공기 퍼지설비 등)
• 배출가스 처리설비(소각, 흡수, 회수, 중화 등)
• 이상 압력, 온도 상승방지를 위한 설비(냉각수 펌프, 교반기 등)
• 계장용 전원
• 전기방식 및 항공장애등 설비
• 기타 안전상 중요하다고 인정되는 설비

2.비상 발전기 용량 산출시 적용하는 PG법
비상발전기의 용량은 다음 3가지에 의한 계산 중 가장 큰 용량으로 결정한다.

• 정격 운전상태에서 부하설비의 가동에 필요한 발전기 용량 (PG1)
• 부하중 최대용량(기동 kVA)의 전동기를 기동할 때에 허용전압 강하를 고려한 발전기 용량(PG2)
• 부하중 최대용량(기동 kVA)의 전동기를 기동순서상 마지막으로 기동할 때에 필 요한 발전기 용량(PG3)

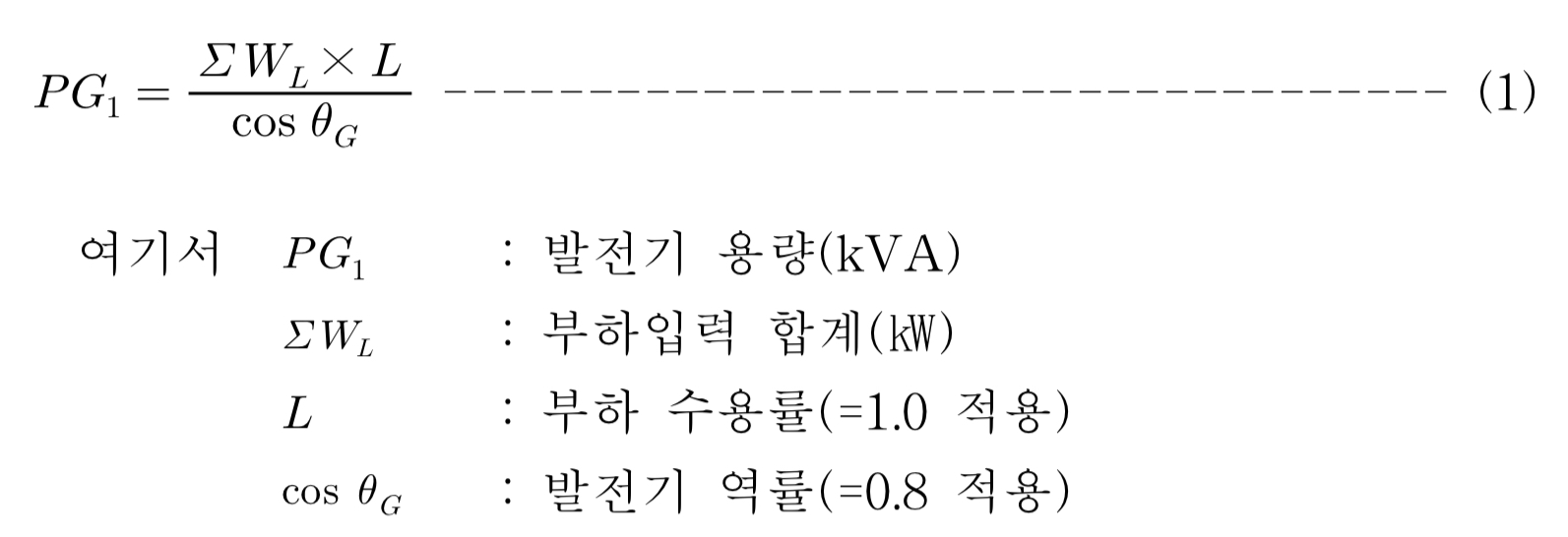

2-1. 정격 운전상태에서 부하설비의 가동에 필요한 발전기 용량 (PG1)

2.2. 부하중 최대용량(기동 kVA)의 전동기를 기동할 때에 허용전압 강하를 고려한 발전기 용량(PG2)

2.3 부하중 최대용량(기동 kVA)의 전동기를 기동순서상 마지막으로 기동할 때에 필 요한 발전기 용량(PG3)
