화공안전기술사 기출문제 풀이 - 128회 4교시

2022년 128회 화공안전기술사 기출문제 풀이를 공유드립니다.
기술사 문제의 특성상 정답은 없으며 기술사 도전을 하고 계시는 분들에게 도움이 되고자 하는 마음으로 공유드립니다.
“화공안전기술사 서브노트” 구매처는 포스팅 최하단에 언급해 두었으니 참조부탁드립니다.

128회 화공안전기술사 4교시

1. 인간에 대한 감시방법을 인간공학의 관점에서 설명하시오

해당 풀이는 인간공학관련 도서를 몇개 찾아봐도 특별히 찾지 못하여 인터넷에 적힌 글들을 토대로 작성하였습니다.
답이 정말 다양하게 나올 수 있는 문제인 것 같습니다.
혹시 자신 있는 문제가 없을 경우 이런문제를 마지막에 배치하여 최대한 많이 기술하는것을 추천드립니다.

1. 개요 (인간공학의 목적)
인간공학은 인간과 사물의 설계가 인간에 미치는 영향에 중점을 둔다.
따라서 인간공학은 사람의 신체적인 특성이나 능력, 한계, 행동하는데 받는 제약조건등을 고려하여
인간과 기계 및 작업환경과의 조화가 잘 이루어질 수 있도록 안전 및 작업능률등의 향상에 초점을 맞춘다

2. 인간에 대한 감시방법
2-1. 자기 감시
: 인간이 느끼는 자극, 피로, 권태 등의 감정적 . 신체적 상태를 자신이 느끼고 이를 감시하는 방법
2-2. 생리학적 감시
: 인간의 감정적 . 신체적 상태로 인해 나타나는 맥박수, 호흡속도, 체온, 뇌파 등의 상태를 조사하여 이를 통하여 감시하는 방법
2-3. 시각적 감시
: 인간의 행동 특성과 태도를 보고 상태를 감시하는 방법
2-4. 반응에 대한 감시
: 인간이 어떠한 종류의 자극에 대하여 반응하는 행동과 태도를 파악하여 인간의 상태를 감시하는 방법
2-5. 환경의 감시
: 인간, 즉 작업자의 작업환경의 변화 및 개선을 통하여 심신의 상태를 편안하게 유지함으로써 집중도를 높이거나 행동을 잘 할 수 있도록 하는 방법

2. 공정안전보고서의 변경요소관리계획에 포함되어야 할 사항과 변경관리 대상, 정상변경 관리절차에 대하여 설명하시오

P-98-2017 변경요소관리에 관한 기술지침, 123회 2교시 4번/ 114회 3교시 4번 동일문제

P-98-2017 변경요소 관리에 관한 기술지침.pdf

0.19MB

1. 변경요소관리계획에 포함되어야 할 사항

• 목적
• 적용범위
• 변경요소 관리의 원칙
• 정상변경 관리절차
• 비상변경 관리절차
• 변경관리위원회의 구성
• 변경시의 검토항목
• 변경업무분담
• 변경에 대한 기술적 근거
• 변경요구서 서식등

2. 변경관리 대상

• 신설되는 설비와 기존 설비를 연결할 경우의 기존설비
• 기존 설비의 변경은 없어도 운전조건(온도, 압력, 유량 등)을 변경할 경우
• 제품생산량 변경은 없으나 새로운 장치를 추가, 교체 또는 변경할 경우
• 경보 계통 또는 계측제어 계통을 변경할 경우
• 압력방출 계통의 변경을 초래할 수 있는 공정 또는 장치를 변경할 경우
• 장치와 연결된 비상용 배관을 추가 또는 변경할 경우
• 시운전 절차, 정상조업 정지절차, 비상조업 정지 절차 등을 변경할 경우
• 위험성평가.분석결과 공정이나 장치.설비 또는 작업절차를 변경할 경우
• 첨가제(촉매, 부식방지제, 안정제, 포말생성방지제 등) 를 추가 또는 변경할 경우
• 장치의 변경 시 필연적으로 수반되는 부속설비의 변경이나 가설설비의 설치가 필요할 경우

3.정상 변경관리 절차
3-1. 변경관리 요구서 작성

• 이름/요구일자/설비명/변경개요/의견
• 기술적근거, 기술적 소견포함

3-2. 변경관리 위원회 제출
3-3. 변경등급 확인 및 변경관리 위원회 1차 검토

• 1등급: 체계적 위험성 평가 필요 (공정설비증설/원료증설/물질수지 변경등)
• 2등급: 단일공정내 설비변경 및 일부 생산품질조정
• 3등급: 안전에 영향이 없는 변경

3-4. 검토책임 부서 및 전문가 지정

• 1,2등급은 위험성평가 실시 (단, 2등급은 위험성평가를 축소하여 실시)
• 3등급은 위험성평가 생략

5. 검토자의 의견 제출
6. 변경관리 위원회 2차 검토
7. 최종 검토요구 승인 여부
8. 변경내용 기록 변경

---

화공안전기술사 서브노트 교재는 아래에서 구매가능하십니다.
https://kmong.com/gig/364087

화공안전기술사 서브노트 드립니다. | 150000원부터 시작 가능한 총 평점 4.9점의 전자책, 취업·이

3. 산업안전보건법령상 추락,붕괴,화재,폭발, 유해하거나 위험한 물질의 누출 등 산업재해발생의 위험이 현저히 높은 사업장에 안전보건진단을 받을 것을 명할 수 있다. 종합진단의 진단 내용과 안전보건진단 결과보고서에 포함될 사항에 대하여 설명하시오

산업안전보건법 시행령 46조, 별표14
1. 종합진단의 진단 내용
1-1. 경영ᆞ관리적 사항에 대한 평가

• 산업재해 예방계획의 적정성
• 안전ᆞ보건 관리조직과 그 직무의 적정성
• 산업안전보건위원회 설치 운영, 명예산업안전감독관의 역할 등 근로자의 참여 정도
• 안전보건관리규정 내용의 적정성

1-2. 산업재해 또는 사고의 발생원인 (산업재해 또는 사고가 발생한 경우만 해당한다)
1-3. 작업조건 및 작업방법에 대한 평가
1-4. 유해 위험요인에 대한 측정 및 분석

• 기계 기구 또는 그 밖의 설비에 의한 위험성
• 폭발성ᆞ물반응성ᆞ자기반응성ᆞ자기발열성 물질, 자연발 발화성 액체고체 및 인화성 액체 등에 의한 위험성
• 전기열 또는 그 밖의 에너지에 의한 위험성
• 추락, 붕괴, 낙하, 비래 등으로 인한 위험성
• 그 밖에 기계 기구설비장치구축물ᆞ시설물ᆞ원재료 및 공정 등에 의한 위험성
• 허가대상물질, 고용노동부령으로 정하는 관리대상 유해물질 및 온도 습도 환기 소음 진동분진, 유해광선 등의 유해성 또는 위험성

1-5. 보호구, 안전ᆞ보건장비 및 작업환경 개선시설의 적정성
1-6. 유해물질의 사용ᆞ보관ᆞ저장, 물질안전보건자료의 작성, 근로자 교육 및 경고표시 부착의 적정성
1-7. 그 밖에 작업환경 및 근로자 건강 유지증진 등 보건관리 의 개선을 위하여 필요한 사항 2. 안전보건진단 결과보고서에 포함될 사항

• 산업재해 또는 사고의 발생원인
• 작업조건
• 작업방법에 대한 평가등

4. 압력용기, 배관 등 화학설비에 대해 수행하는 내압시험(압력시험)과 기밀시험에 관해서 각각 구분하여 그 목적과 기준을 제시하고 안전성 확보 방안을 설명하시오

D-54-2014 화학설비의 압력시험, 화공안전기술사 126회 2교시 1번, 고압가스 특정제조의 시설,기술,검사,감리,정밀 안전검진 기준 4.2.1.5.3, 산업안전보건기준에관한규칙 300조

D-54-2014 화학설비의 압력시험.pdf

0.22MB

1. 내압시험의 목적
압력시험 (Pressure test)”이라 함은 압력용기, 가스실린더, 배관, 보일 러 등이 사용 중의 압력에 충분히 견딜 수 있는지 여부를 알기 위한 목적으로 실시하는 시험을 말하며
시험유체에 따라 액체를 사용하는 수압 시험 (Hydrostatic test)과 기체를 사용하는 기압시험 (Pneumatic test)로 구분한다.

2. 내압시헙의 기준

• 내압시험은 기본적으로 수압에 의하여 실시하고 부득이한 이유로 물을 채우는 것이 부적당한 경우에는 공기 또는 위험성이 없는 기체의 압력에 의하여 할 수 있다
• 내압 시험을 공기 등의 기체압력에 의하여 하는 경우에는 먼저 상용압력의 50%까지 승압하고 그 후에는 상용압력의 10%씩 단계적으로 승합하여 내압시험압력에 달했을때 누설 등의 이상이 없고 그 후 압력을 내려 상용압력으로 하였을 때 팽창, 누설등의 이상이 없을 것

3. 내압시험의 안전성 확보방안
3-1. 기압검사 관련하여 관리자 승인필요
기압시험은 수압시험보다 높은 잠재에너지 수준떄문에 잠재적으로 더위험할수있다. 따라서 다음의 경우에만 관리자 승인 후 실행한다

• 라이닝의 손상, 내부부품의 손상, 내부 단열이 되어 있는 경우
• 물에 의한 오염, 부식등이 발생할 수 있는 경우
• 수분에 의하여 운전중 결빙, 폐쇄 또는 이상 반응이 발생할 우려가 있는 경우
• 높은곳에 설치된 배관으로서 물의 무게에 의해 지지대 등의 파손이 우려가 될때

3-2. 내압테스트시 압력방출장치 설치
고압가스 주입시 가스주입구등에 안전밸브등의 압력방출장치를 추가 설치하여 테스트압보다 높은 과압에 의한 폭발을 방지 3-3. 대피 경고 및 기압시험중 표지등

• 기압시험에 필요한 최소인원으로 시험을 실시하고 관측등을 하는 경우에는 적절한 방호시설하에서 실시
• 기압시험을 실시하는 장소 및 그 주위는 잘 정돈하여 긴급한 경우 대피하기 좋도록 하고 차적으로 인체에 피해가 발생하지 않도록 조치

4. 기밀시험의 목적
기밀시험 (Leak test)”이라 함은 누출의 존재라든가 누출부분 또는 누출 량을 검출하기 위한 목적으로 실시하는 시험을 말한다.
즉, 압력용기, 배관 계 등의 시험체가 요구되는 밀폐구조(기밀성)를 만족하는 지 여부를 검사하는 시험을 의미한다.
대부분의 기밀시험은 시험체가 설치 완료된 후 접합부 등의 이상 유무를 확인하여 가스누출여부를 검사한다.

5. 기밀시험의 기준
기밀시험압력은 상용압력 이상으로 하되, 0.7 MPa를 초과하는 경우 0.7 MPa압력 이상으로 한다.
이 경우 아래 같이 시험할 부분의 용적에 대응한 기밀유지시간 이상을 유지하고 처음과 마지막 시험의 측정압력차가 압력측정기구의 허용오차 안에 있는 것을 확인한다.
처음과 마지막 시험의 온도차가 있는 경우에는 압력차를 보정한다.

6. 기밀시험의 안전성 확보방안

• 배관,용기,그밖의설비에대하여질소, 탄산가스 등 불활성가스의 압력을 이용하여 기밀시험을 하는 경우에는 지나친 압력의 주입 또는 불량한작업방법등으로발생할수있는파열에의한 위험을 방지하기 위하여 국가교정기관에서 교정을 받은 압력계를 설치하고 내부압력을 수시로 확인하여야 한다.
• 압력계는 기밀시험을 하는 배관 등의 내부 압력을 항상 확인할 수 있도록 작업자가 보기 쉬운 장 소에 설치하여야 한다.
• 기밀시험을 종료한 후 설비 내부를 점검할 때에는 반드시 환기를 하고 불활성가스가 남아 있는지를 측정 하여 안전한 상태를 확인한 후 점검하여야 한다.
• 기밀시험장비가 주입압력에 충분히 견딜 수 있도록 견고하게 설치하여야 하며, 이상압력에 의 한 연결파이프 등의 파열방지를 위한 안전조치를 하고 그 상태를 미리 확인하여야 한다.
• 기밀시험은 원칙적으로 공기 또는 위험성이 없는 기체의 압력으로 실시한다.
• 기밀시험은 그 설비가 취성 파괴를 일으킬 우려가 없는 온도에서 한다
• 기밀시험에 종사하는 인원은 작업에 필요한 최소인원으로 하고, 관측 등은 적절한 장해물을 설치하고 그 뒤에서 한다.
• 기밀시험을 하는 장소 및 그 주위는 잘 정돈하여 긴급한 경우 대피하기 좋도록 하고 2차적으로 인체에 피해가 발생하지 아니하도록 한다

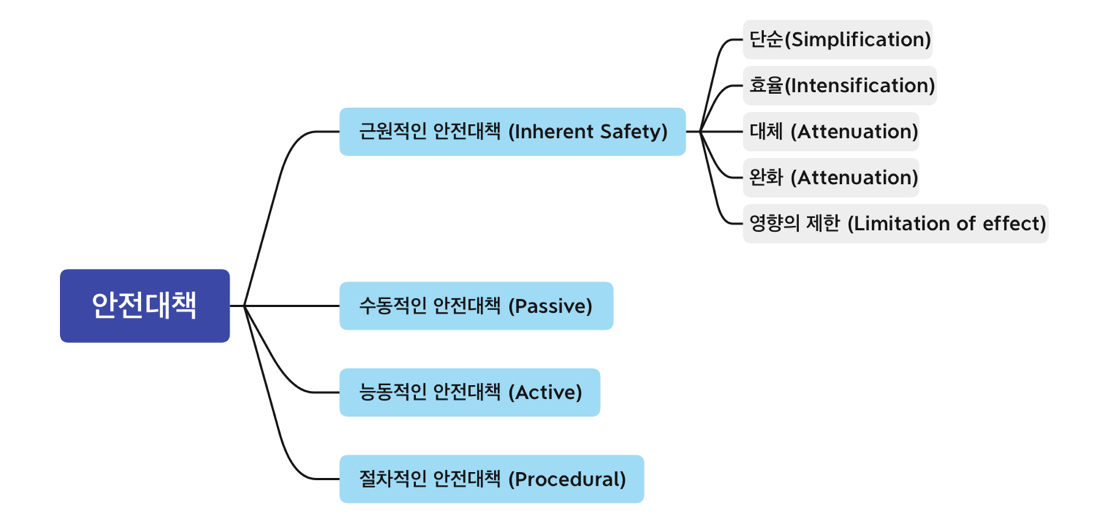

5. 본질적으로 안전한 플랜트를 설계하기 위한 접근방법을 4가지 범주로 나누어 설명하시오

D-24-2012 화학설비의 안전설계 일반기준, 화공안전기술사 서브노트 [3] 안전대책 (Page 540)

D-24-2012 화학설비의 안전설계 일반기준에 관한 기술지침.pdf

0.18MB

조금 더 상세한 내용은 화공안전기술사 서브노트 참조 부탁드립니다.

“근원적 (Inherent) 방법”이라 함은 위험하지 않은 화학물질 또는 공정 조건을 사용하여 위험요인(Hazard)를 없애는 방법을 말하며 테레프탈산(TPA)제조공정 에서 용제를 물로 바꾸는 것 또는 알킬벤젠 제조공정에서 촉매를 불화수소에서 지글러 촉매로 교체하는 것 등을 예로 들 수 있다.
“수동적 (Passive) 방법”이라 함은 위험성을 제거하지 않고 사고의 빈도나 사고의 크기를 줄이기 위하여 공정 또는 설비의 설계 특성을 이용하여 위험성을 없애거나 최소화하는 방법을 말하며 설비의 설계압력을 높이는 방법 등을 예 로 들 수 있다.
“능동적 (Active) 방법”이라 함은 제어장치, 안전을 위한 인터록 설비, 비상 정지시스템 등을 사용하여 위험성이 있는 공정의 이탈을 감지하고 이에 대한 적절한 조치를 할 수 있도록 하는 방법을 말한다.
“절차적(Procedural) 방법”이라 함은 사고를 예방하고 사고의 결과를 최소화하기 위하여 안전운전절차, 비상조치계획 기타 관리 절차를 이용하는 방법을 말한다.

6. 중대재해 처벌등에 관한 법률에 의한 안전보건관리체계를 구축하기 위한 7가지 핵심 요소에 대하여 설명하시오

안전보건관리체계 가이드북(노동부), 중대재해처벌법 시행령 4조

안전보건관리쳬계 가이드북.pdf

19.66MB

중대재해처벌법이 이렇게 변형되어 나올줄은 몰랐네요.
중대재해처벌법 시행령 4조와 비슷하지지만 완전히 똑같지는 않습니다. 시행령 내용을 쓰더라도 일부 부분점수만을 주지 않을까 싶습니다.
아래 7가지 키워드를 뽑아내는게 중요할 것 같습니다.

---
